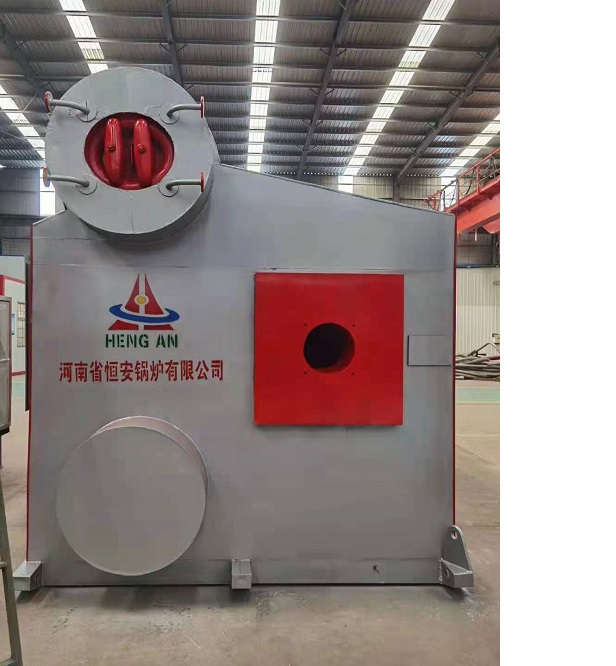

SZS燃油氣蒸汽鍋爐是一種雙鍋筒、縱置式、微正壓室燃燒的水管型蒸汽鍋爐，出口介質為低壓、次中壓，過熱蒸汽/飽和蒸汽，即可滿足工業供熱用氣所需，也能滿足中小型發電站的需求。 該鍋爐采用D型布置，上下鍋筒為縱向布置，煙氣流程隔墻為膜式（密排）水冷管壁，鍋爐左側布置的是對流管束，對帶過熱器的鍋爐，過熱器布置在爐膛出口轉彎區。為提高鍋爐熱效率，尾部布置有一組節能器，更大限度的節約能源。
1、采用雙鍋筒型布置，結構緊湊，占地面積小，火焰充滿度好。
2、爐膛采用膜式水冷壁結構，鍋爐整體采用全封閉焊接結構的氣密性內護板，爐墻密封性好。
3、鍋爐布置受熱面面積大，設計有足夠大的汽水空間，保證鍋爐參數穩定。
4、尾部布置有煙氣冷凝回收裝置，能有效控制排煙溫度，鍋爐熱效率高。
5、采用高熱阻材料作為絕熱層，保溫性能良好。鍋爐外層采用壓制護板，外觀美觀、漂亮。
6、采用快裝結構，整臺鍋爐設計在鋼性很強的底座上，安裝運輸方便。
7、爐膛設有檢查孔，為使用、維修提供了很大方便。爐頂設有防爆門。
8、采用全自動燃燒器，給水采用連續電動調節，燃燒效率高。并具有多重保護功能，運行安全可靠。
| 項目型號 | SZS系列 | ||||||||||
| 額定蒸發量（t/小時） | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 35 | |
| 額定蒸汽壓力（Mpa) | 1.0 1.25 1.6 2.5 | ||||||||||
| 飽和蒸汽溫度（°C) | 184 194 204 224 | ||||||||||
| 鍋爐熱效率% | 90%——92% | ||||||||||
| 燃料耗量 | 柴油Kg/h | 261.3 | 327 | 392.5 | 523.2 | 654 | 784.8 | 981 | 1117 | 1310 | 2710 |
| 重油Kg/h | 278 | 347.5 | 417 | 556 | 695 | 834 | 1042.5 | 1251 | 1390 | 2880 | |
| 天然氣m3/h | 317.2 | 396.5 | 475.8 | 634.4 | 793 | 951.6 | 1189.5 | 1427.4 | 1586 | 3285 | |
| 液化氣m3/h | 116 | 145 | 174 | 232 | 290 | 348 | 435 | 522 | 580 | 1200 | |
| 城市煤氣m3/h | 674 | 812.5 | 1011 | 1348 | 1685 | 2022 | 2527.5 | 3033 | 3370 | 6980 | |
| 外形尺寸 | 長（mm) | 5600 | 5800 | 6200 | 6400 | 7000 | 7840 | 8100 | 8230 | 8920 | 13200 |
| 寬（mm) | 2600 | 2600 | 2700 | 2700 | 3000 | 3400 | 3400 | 3590 | 3590 | 5800 | |
| 高（mm) | 3400 | 3400 | 3400 | 3400 | 3450 | 3450 | 4100 | 4290 | 4290 | 6580 | |
| 主蒸汽出口（DN） | 100 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | |
| 煙囪直徑(mm) | 550 | 650 | 650 | 800 | 800 | 900 | 900 | 1200 | 1200 | 1800 | |
| **大件運輸重量（T） | 26.1 | 28.5 | 30.3 | 32.6 | 34.6 | 38.9 | 5.8 | 6.2 | 6.8 | 12.9 | |
| 結構形式 | 快裝散裝 | ||||||||||
